Llenado de bandejas portacables

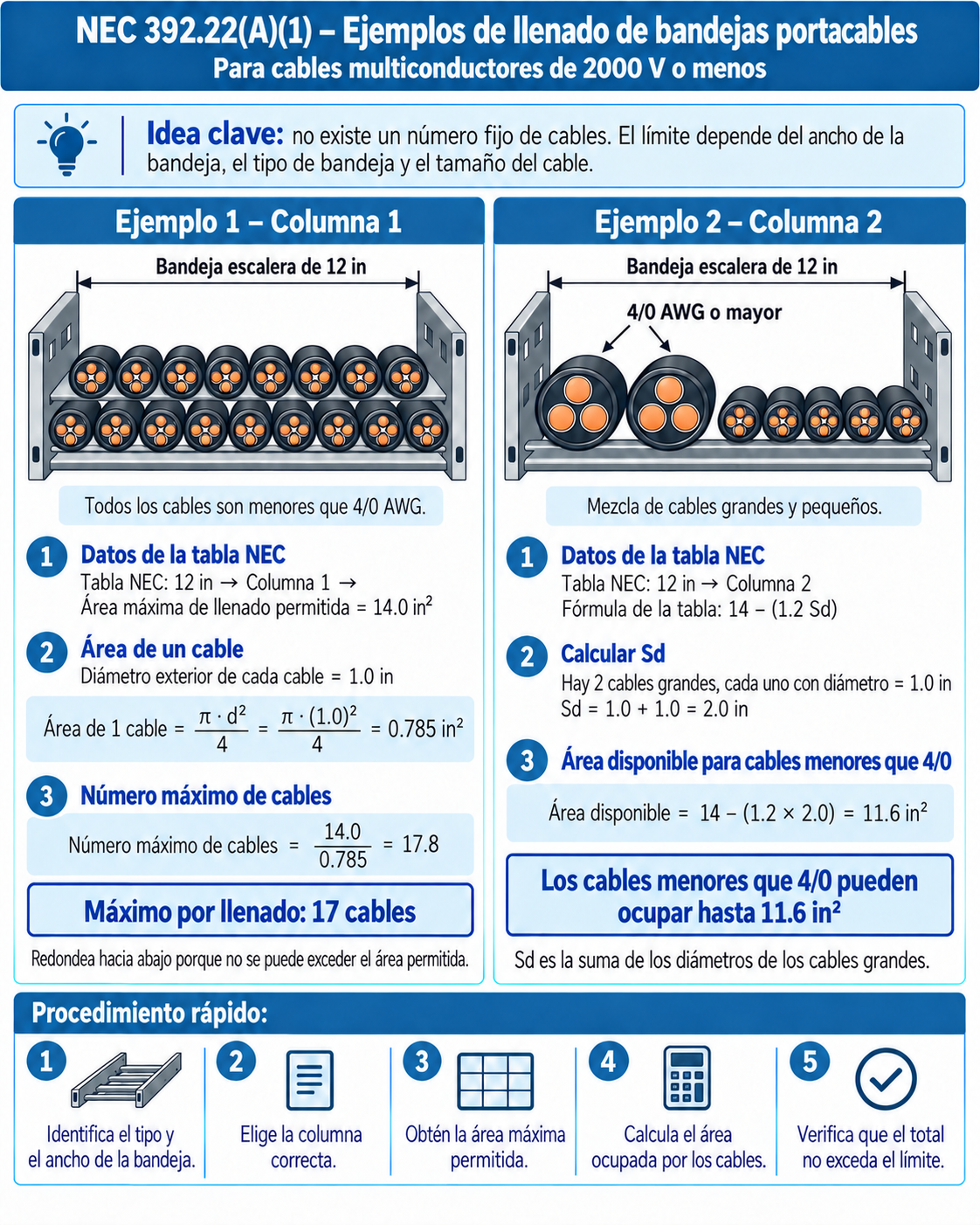

Una guía visual para entender qué datos revisar antes de aplicar NEC 392.22 y una calculadora para explorar los principales casos de llenado.
Referencia: NEC 392.22Diseño · BIM · QA/QCHerramienta gratuita
Idea principal
El motor identifica automáticamente qué regla de NEC 392.22 aplica

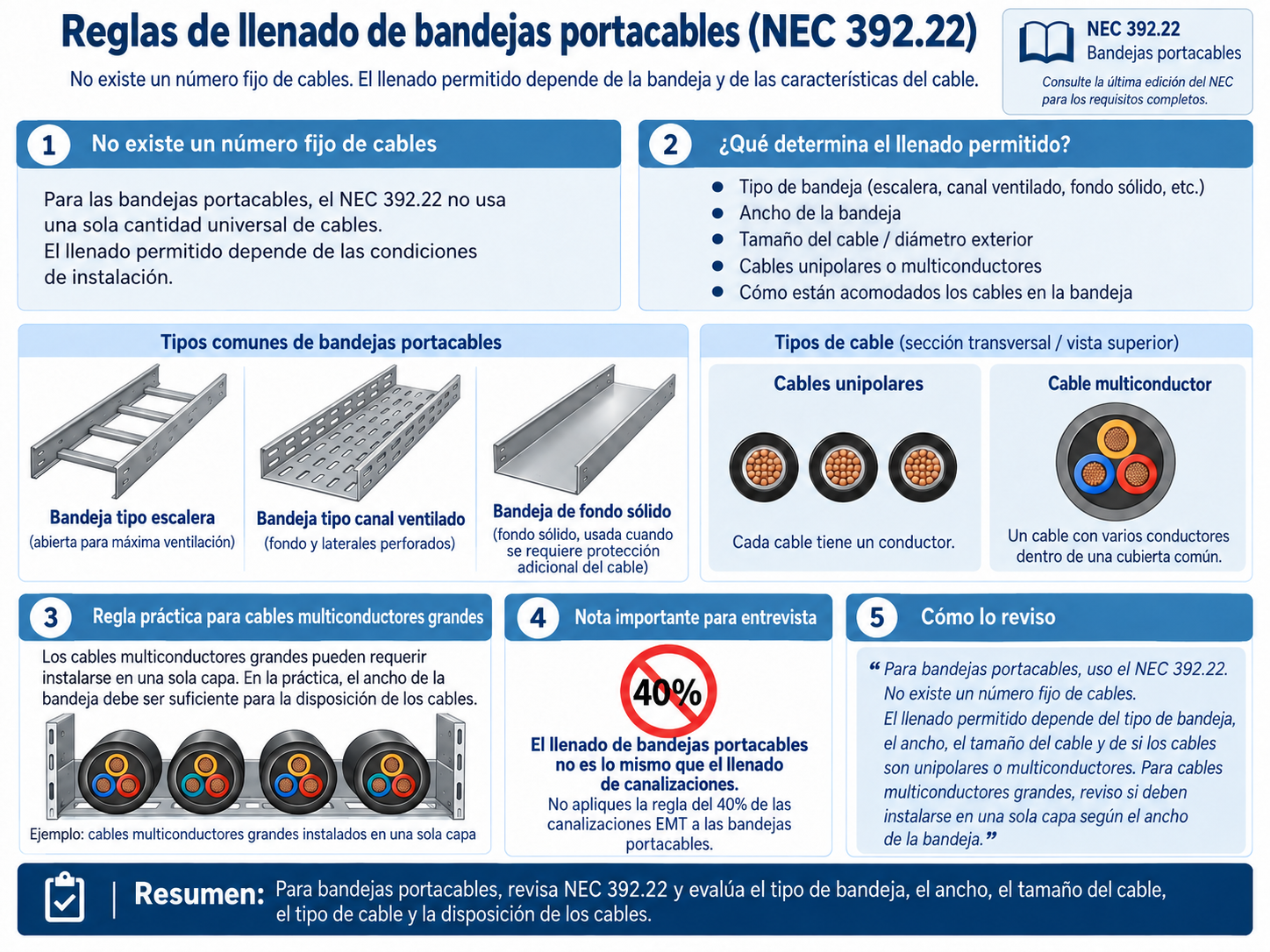

Esta versión ampliada cubre bandejas tipo escalera, canal ventilado o malla, fondo sólido y canal sólido. A partir del tipo de bandeja, el contenido y los tamaños cargados, selecciona el inciso aplicable y calcula por área o por suma de diámetros.
El resultado de llenado no sustituye las verificaciones de ampacidad, separación, carga mecánica, puesta a tierra, soportes, radio de curvatura ni los requisitos particulares del proyecto.
Qué cubre
Cobertura del motor NEC 392.22
Solo control o señal ≤ 2000 V: aplica el porcentaje del área interior y limita la profundidad de cálculo a 6 in (150 mm).
Conductores individuales ≤ 2000 V: distingue 1000 kcmil o mayores, 250–900 kcmil y 1/0–4/0 AWG según el tipo de bandeja.
Cables MV o MC de 2001 V o más: verifica la suma de diámetros contra el ancho disponible y la disposición en una sola capa.
Herramienta
GratisCalculadora de llenado de bandejas
Selecciona el tipo de bandeja, su contenido y los cables. El motor determina automáticamente el inciso aplicable de NEC 392.22, muestra el desarrollo del cálculo y permite trabajar en pulgadas o milímetros.
QA/QC
Checklist rápido antes de aceptar el resultado
Un valor de llenado favorable no significa por sí solo que la instalación completa sea conforme o construible.
- Confirma el tipo de bandeja y su ancho interior útil.
- Identifica si los cables son multiconductores o conductores individuales.
- Clasifica correctamente el tamaño de los cables según el caso aplicable.
- Usa el diámetro exterior real de la ficha técnica del fabricante.
- Verifica por separado ampacidad, separación, soportes, puesta a tierra y radio de curvatura.
